Soluciones de asesoramiento técnico integral
La oficina técnica de STACBOND está formada por un equipo cualificado integrado por arquitectos, ingenieros, proyectistas, delineantes, con gran experiencia en fachadas y panel composite de aluminio.
Asesoramiento técnico
Nuestros técnicos desarrollan los planos en CAD y recomiendan el sistema más adecuado en función de las características del proyecto, realizan un estudio de optimización y modulación de la fachada y aconsejan las dimensiones de las planchas de panel composite con el fin de presupuestar la mejor solución.
Desarrollo de acabados a medida
Ponemos a disposición de los arquitectos nuestro laboratorio de color, con expertos coloristas para conseguir la tonalidad deseada o elaborar un acabado a medida del proyecto.
Asistencia en obra
Ofrecemos asistencia técnica a nivel internacional a arquitectos, instaladores y clientes, desarrollando soluciones a medida desde la fase inicial del proyecto hasta el acompañamiento en obra, considerando los requerimientos normativos y legislativos de cada país.
También impartimos formación a nuestros clientes sobre panel composite de aluminio y los sistemas de montaje de STACBOND.
El movimiento de las olas de mar trasladado a la fachada de un estadio de fútbol
La fachada del estadio Abanca-Balaídos del Celta de Vigo diseñada por el arquitecto Pedro de la Puente, cuya renovación se aprobó en 2015, está realizada con panel composite de aluminio STACBOND FR con un acabado tricapa de alta resistencia.
Para este proyecto la oficina técnica de STACBOND desarrolló un sistema a medida, capaz de adaptarse a la curvatura de la superficie que simula las olas del mar. El reto constructivo consistía en limitar las zonas de contacto entre el panel composite y la chapa de la cubierta, evitando el par galvánico entre las dos superficies y consiguiendo el nivel de resistencia necesario. Para ello, se dispuso entre ambos un sistema de sujeción intermedio, compuesto por perfiles omega y bandas de caucho EPDM para evitar el contacto directo de ambos materiales y lograr la estanqueidad de la unión.
La complejidad de este proyecto implicó la asistencia técnica en obra por parte de nuestros ingenieros para asesorar y garantizar la calidad de la instalación.
El estadio está formado por una serie de geometrías singulares que desdibujan el límite entre fachada y cubierta a favor de formas más libres y creativas. Un reto arquitectónico que se ha convertido en un icono de la ciudad.

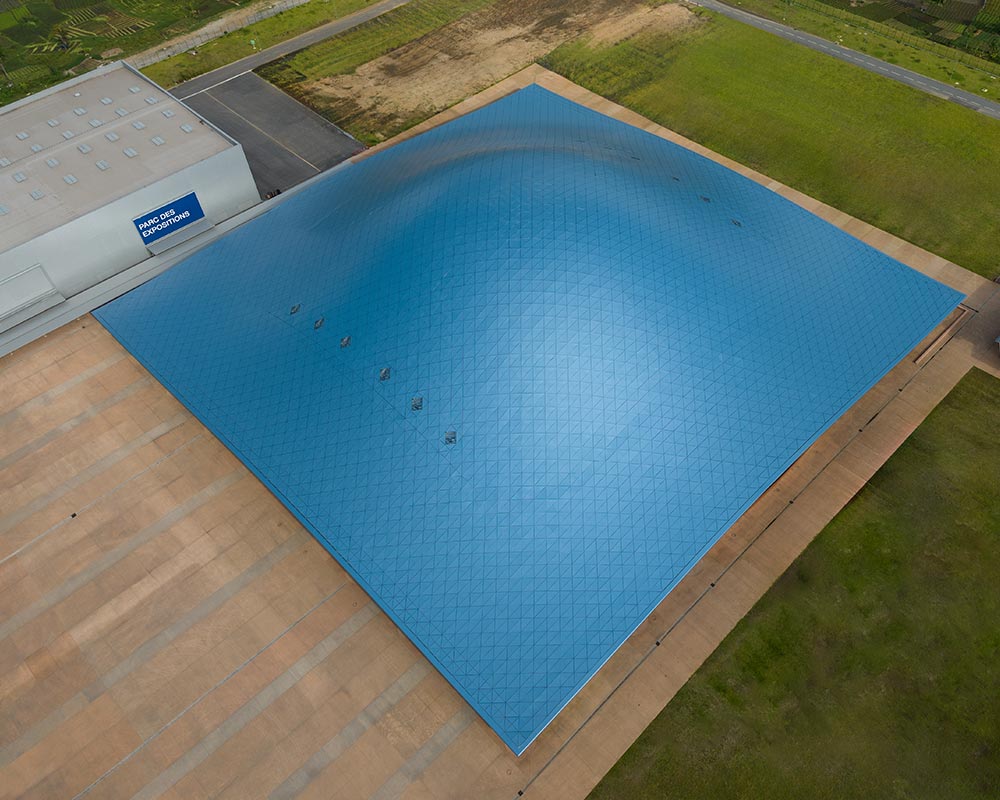

El techo abovedado con forma de “platillo volante” de un centro de exposiciones
El parque de exposiciones de Abiyán en Costa de Marfil construido en 2023, obra de Pierre Fakhoury y Samuel Nageotte Architectures tiene un espectacular techo abovedado diseñado para garantizar el máximo aislamiento y que permite crear un espectáculo único de luz y sonido. La cubierta está formada por más de 17.000 piezas de panel composite de STACBOND, la mayoría de ellas en forma triangular, repartidas en 38 zonas, que suman un total aproximado de 29.000 m2. Ninguna de las piezas triangulares tiene exactamente la misma medida, por lo que la oficina técnica tuvo que dibujar individualmente cada una de ellas. Inicialmente se mecanizó un prototipo compuesto por 10 piezas triangulares para que lo validase el cliente.
Las fabricaciones se realizaron en panel STACBOND A2 y en anchos 1600 y 2000 mm, se utilizó un acabado cuatricapa dado que el edificio se encuentra en una zona con ambiente altamente agresivo, alta radiación solar, cerca del mar y del aeropuerto de Abiyán.
Un proyecto apasionante que entra a formar parte de la historia de la arquitectura de Costa de Marfil.
Tecnología al servicio del
diseño de fachadas
El conocimiento y la experiencia acumulada por la oficina técnica de STACBOND nos ha permitido desarrollar programas informáticos propios para el cálculo de subestructuras (Infiniclad) y optimización de la distribución de las bandejas de panel (Sicar panel), ofreciendo así a nuestros clientes un servicio eficiente, para obtener el máximo ahorro y aprovechamiento de los elementos que componen la fachada.
Además, STACBOND ha creado el asistente Archviser para ayudar a arquitectos e ingenieros a elaborar memorias de prescripción.
La oficina técnica de STACBOND usa el programa Infiniclad para el cálculo de subestructuras realizadas con nuestros sistemas de montaje certificados basado en modelos de elementos finitos.
El programa genera informes de cálculo de viento certificados que incluyen la estimación de la distancia máxima entre montantes, anclajes y los diferentes elementos que conforman la fachada. Esto permite dimensionar la subestructura con total seguridad y máximo ahorro.
Sicar panel es un programa que optimiza la distribución de los módulos constructivos de bandeja de panel para un mayor ahorro de material.
Este programa de uso interno genera además archivos CNC para múltiples centros de mecanizado.
Archviser
Un programa intuitivo que en tan solo cinco minutos permite a los arquitectos e ingenieros crear, gestionar y obtener datos de prescripción optimizados, así como todos los recursos necesarios para sus proyectos con total autonomía.
Con apenas unos pocos datos sobre tu proyecto, el software Archviser creará de forma automática una memoria completa con documentación actualizada sobre los productos y el sistema de montaje que más se adecue a tu proyecto. La configuración de los parámetros es muy sencilla.
En el caso de que tengas alguna duda con el funcionamiento o necesites un presupuesto especial, ponemos a tu disposición a nuestros técnicos especializados que te ayudarán con todos los pasos para configurar un proyecto a tu medida.
Escaneo 3D de fachadas y
objetos BIM
El procedimiento de trabajo de la oficina técnica de STACBOND incluye un sistema de escaneo 3D de fachadas, que permite el mapeado de las edificaciones para su uso en los programas de cálculo y diseño. Este sistema se utiliza principalmente para la rehabilitación de fachadas y se realiza en varios pasos:
Se hace un escaneado 3D mediante una cámara especial en varias zonas perimetrales a la edificación, el escaneado genera mapas de puntos tridimensionales que contienen toda la información para interpretar la geometría exacta del edificio en el software de diseño y así comenzar el proceso de rediseño de la fachada y cálculo de la estructura. Para esta fase STACBOND ha desarrollado una librería de objetos BIM, que está a disposición de los arquitectos. Estos elementos son una representación virtual de nuestros sistemas de montaje y contienen toda la información relevante sobre el producto.
Ponemos a tu servicio nuestro conocimiento y experiencia
Si necesitas asesoramiento para el diseño de la fachada de un edificio en cualquier parte del mundo, la optimización del panel, el sistema de montaje más adecuado, la instalación o acompañamiento en obra o tienes dudas sobre la aplicación de la normativa en materia de edificación, contacta con nuestra oficina técnica.
